振动试验台选型几个不能不知道的关键点！
来源：剑乔仪器
浏览：
70
发布日期：2018-09-07
振动试验作为航空、航天、国防、汽车、电子等行业进行产品结构的耐振性、可靠性和完好性测试的重要工具，大多数企业在选择振动试验台时，搞不明白推力、加速度与试验品重量之间的关系，这也导致选型困难，买错设备的情况发生，下面由广东剑乔小编给大家普及一下：
振动试验台在选型时，推力、加速度、试件重量这几个关键数据至关重要，只要确定振动试验台这几个参数值，就可以推算出确定测试样品的最大质量。根据牛顿第二定律：F=MA。我们知道物体的加速度的大小与力成正比，与物体的质量成反比。加速度的方向与力的方向相同。因此，当我们知道推力（F）的最大值和加速度的最大值（A）时，我们可以很容易地计算出运动物体的最大质量，即M=F/A.然而，当将该公式应用于振动台时，M不是测试件的质量，而应该是整个振动台测试期间的运动部件的质量。它应包括：线圈的质量（M1），振动台（M2）的质量和连接。部件的质量（M3），样品架（M3）的质量，最后是测试样品的质量（M4）。因此，最终测试样品的质量为M4=M-M1-M2-M3。因此，基于这些公式，我们可以知道样品是否可以在特定测试条下的特定振动台上进行测试。下面我们用一个例子来说明。

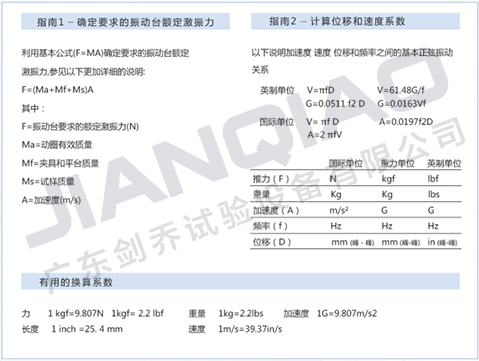

注：图为振动试验台选型换算公式
重10千克的试样需要在1000赫兹的频率和30加仑的加速度下进行垂直正弦振动试验。此时，有一个垂直振动试验台，最大频率为1500HZ，最大加速度为30G，最大推力1T。其电磁线圈重10公斤，振动台重15公斤，夹具重3公斤，连接部件重2公斤。那么可以在这个振动台上测试这个测试样品吗？我们可以根据公式计算整个振动部件的质量：M=F/A=1000/30=33.33kg。虽然M1+M2+M3+M4=10+15+2+3+10=40 kg，但显然后者比前者大。该测试样品无法在此振动台上中进行测试。

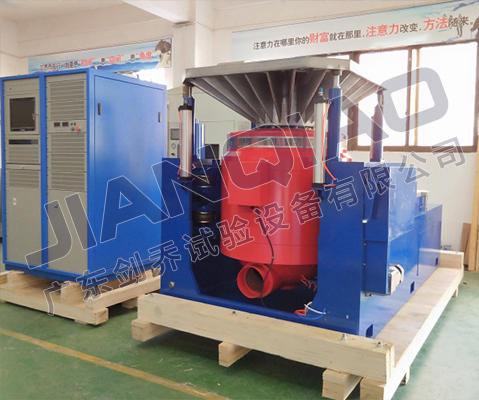

注：（图为5吨高频振动台）
如果要测试重量为10 kg的测试样品，一种方法是在具有较大推力的振动试验台上进行测试。另一种方法是降低原始振动台的振动部分的质量。我们可以直接考虑振动。如果改进的振动部件的质量小于33.33kg，则将固定装置安装在工作台的振动芯上以将测试样品固定在其上。
